Alimentation et état

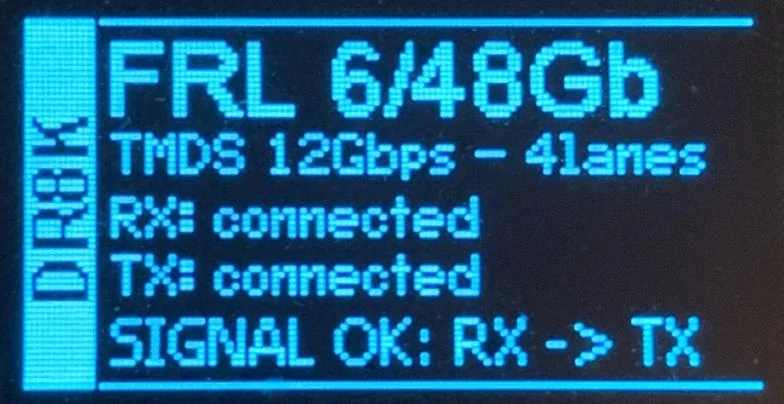

L’OLED s’allume à la mise sous tension. Le logo DR HDMI 8K apparaît, suivi de la page d’information par défaut. Si une entrée active est connectée, l’appareil indique si le handshake entre l’entrée et le sink en sortie a réussi. Si un sink est présent sur la sortie TX, la ligne TX affiche l’état actuel de la liaison, y compris le débit FRL lorsqu’un signal FRL est actif.
OLED éteint signifie soit une alimentation insuffisante, soit l’expiration du délai de l’OLED, fixé par défaut à 30 secondes. Utilisez l’alimentation fournie, ou appuyez sur n’importe quel bouton si le délai a expiré.
OLED allumé signifie que l’appareil est alimenté et prêt à accepter un signal HDMI.
Le sélecteur rotatif
Le sélecteur rotatif a deux fonctions. Haut et bas permettent de naviguer dans le menu OLED ou de faire défiler les pages d’information. Appuyer confirme un choix ou une sélection dans le menu.
Appuyer vers le haut ou le bas sort aussi l’appareil du mode veille ou d’extinction de l’affichage. Vers le haut, l’ordre est INFO → RX EDID INFO → TX EDID INFO ; vers le bas, INFO → UNIT INFO → TX EDID INFO.
Les quatre pages d’information
La page RX EDID affiche le mode EDID avec la résolution maximale, la fréquence d’images, la profondeur de couleur, l’espace colorimétrique, la chrominance, la bande passante en Gbps, ainsi que l’état du VRR et de l’ALLM. La page TX EDID affiche les mêmes détails pour le sink connecté, audio compris. La page informations de l’appareil indique le numéro de série, la version du firmware et les détails IP — c’est là que vous trouvez l’adresse du serveur web.
